Ankarspel

(Inskickat av Jan-Åke Fredricson)

Tidigt insåg jag fördelen med ett ankarspel. Båten är hög i aktern och samtidigt som det är en av fördelarna med båten är det en nackdel när man ska lägga i ankaret. Det är en balansakt för frugan(!) samtidigt som det är tungt och skräpigt.

Det är inte svårt att montera ankarspel om man är lite händig men framför allt behöver man vara vig.



Här följer en beskrivning av montering av ankarspel av fabrikat ENGBO, men den är säkerligen applicerbar för andra fabrikat också. Viktigt är dock att det får plats i utrymmet under/framför förvaringsboxen.

Länk till pdf: Engbo Manual

Ankarspel-bild-7-low-res

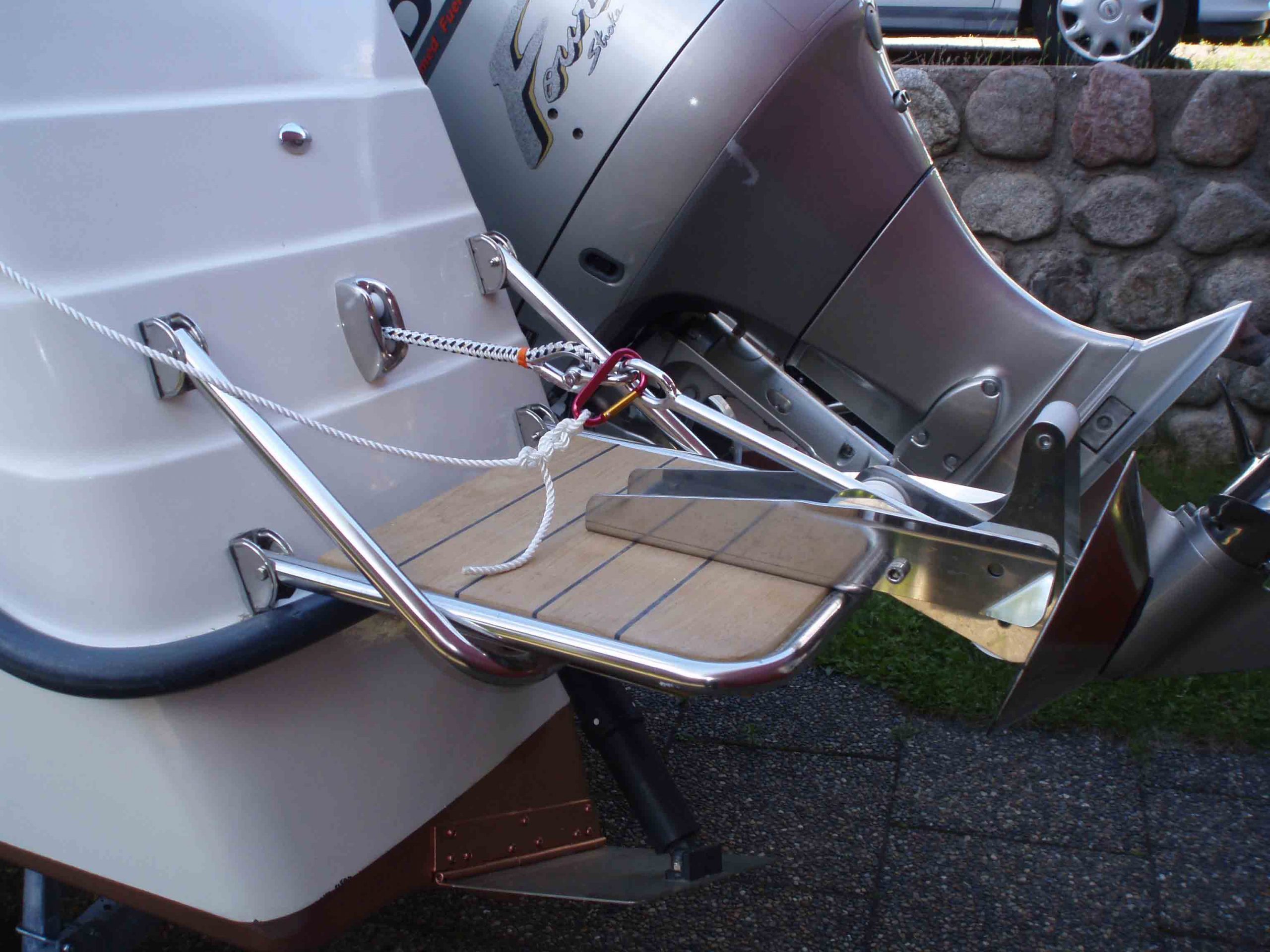

Principen för installationen är att montera ankarspelet på insidan av akterspegeln och låta linan “landa” på botten av förvaringsutrymmet på babord sida.



Förberedelser

Börja med att skapa åtkomst till utrymmet enl. följande:

Tag bort bränsleslang i skovet och häng upp den i grabbräcket och ta bort annat så att det går att krypa ner i förvaringsutrymmet i aktern. Tag också bort bränslefilter, luckan och förvaringslåda.Lådan måste skäras loss i fogen mellan skrov och förvaringslucka tex med en brytkniv. Kryp ner i förvaringsutrymmet och pressa förvaringslåda uppåt. Det är bra om någon samtidigt skär med kniven.


Ta sedan bort badstegen/plattformen från akterspegeln.



Förstärkning av  akterspegeln

Jag använde två plyfaskivor över varandra. Den understa var 20mm och den andra 12mm.
Spackla upp vecken i plasten lite gran innan montage av första skivan. Såga den första plyfan mindre än den sista så att den ansluter bra mot plasten. Blanda spackel och lägg det flödigt på skivan. Pressa fast skivan mha en bräda som trycker skivan mot akterspegeln, Genom att skuva fast den genom hålen från badstegen kunde jag hålla förstärkningen på plats under härdningen.

Ankarspel-Bild-1-lo-res



Det spackel som pressas ut spacklas sedan ut så att det inte blir några kanter.
Passa in den andra skivan, såga till den så stor som möjligt utan att den hamnar i vecket.
Blanda spackel och lägg det på skivan och pressa fast skivan. Skruva skivan i den undre skivan med monteringsskruv.
Spackla runtom. Och förstärk med glasfiber och ”plast”.



Dränering av vatten från linan.

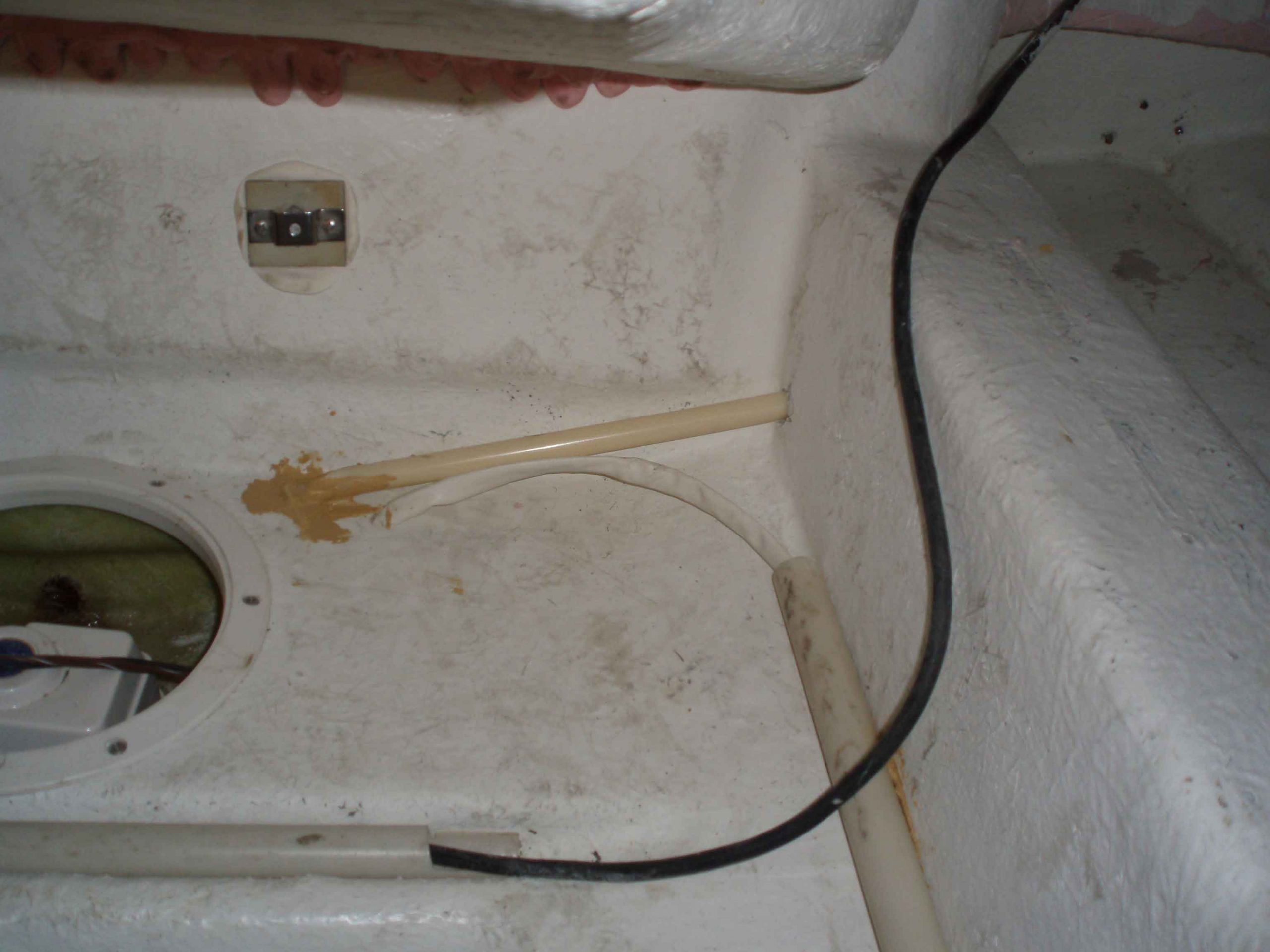

Borra hål genom bottenstocken ner i kölsvinet. Trä i ett elrör, och täta av runt röret med tätningsmassa.


Montera en ögla att fästa ankarlinans ändtamp vid, så att man inte kan tappa ankaret.


Ankarspel-Bild-2-lo-res

Jag målade slutligen allt vitt.



Badstegen

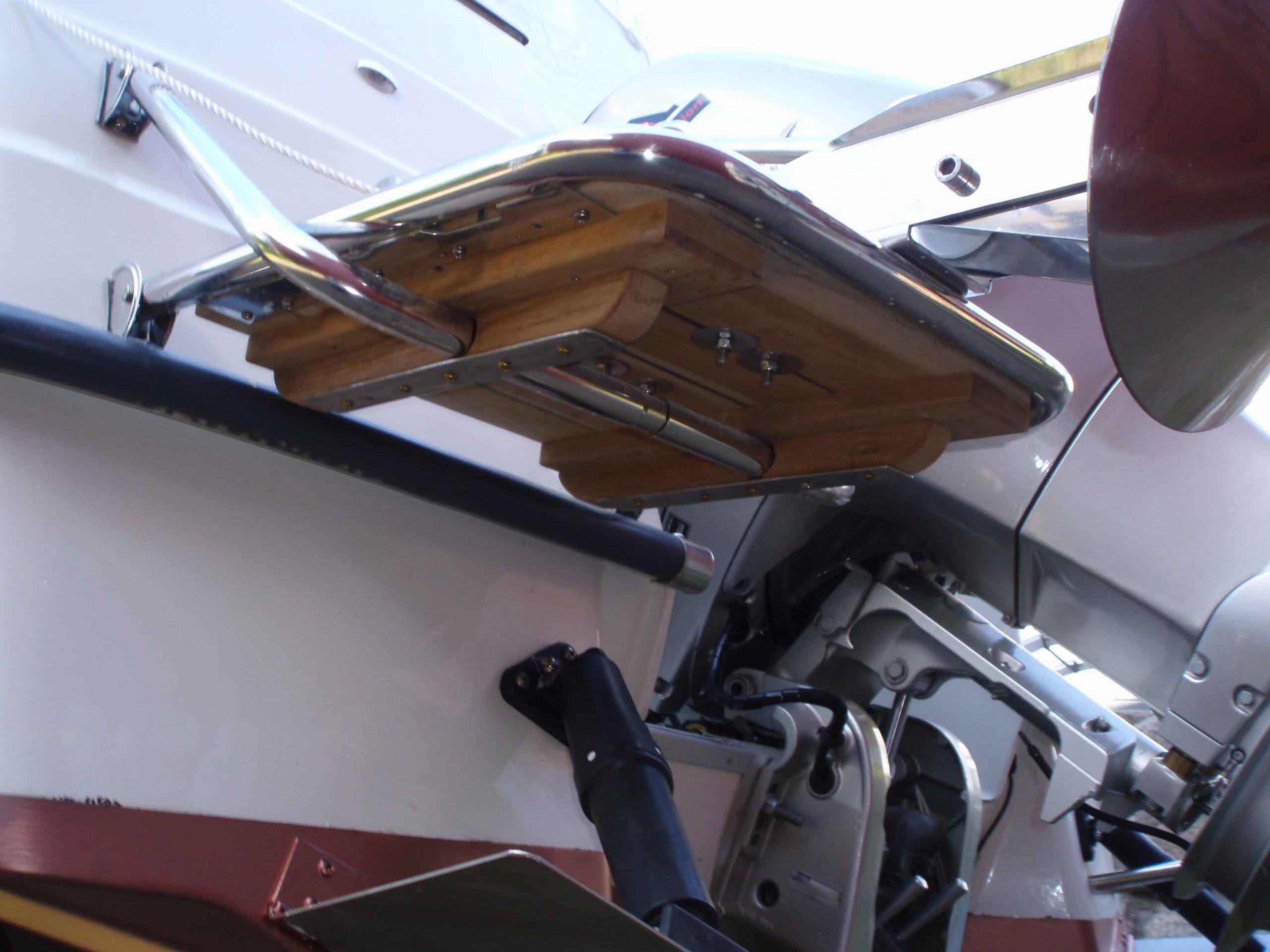

Befintligt trä i badbryggan är för svagt. Jag nåtade och skruvade fast en ny teak plattform.

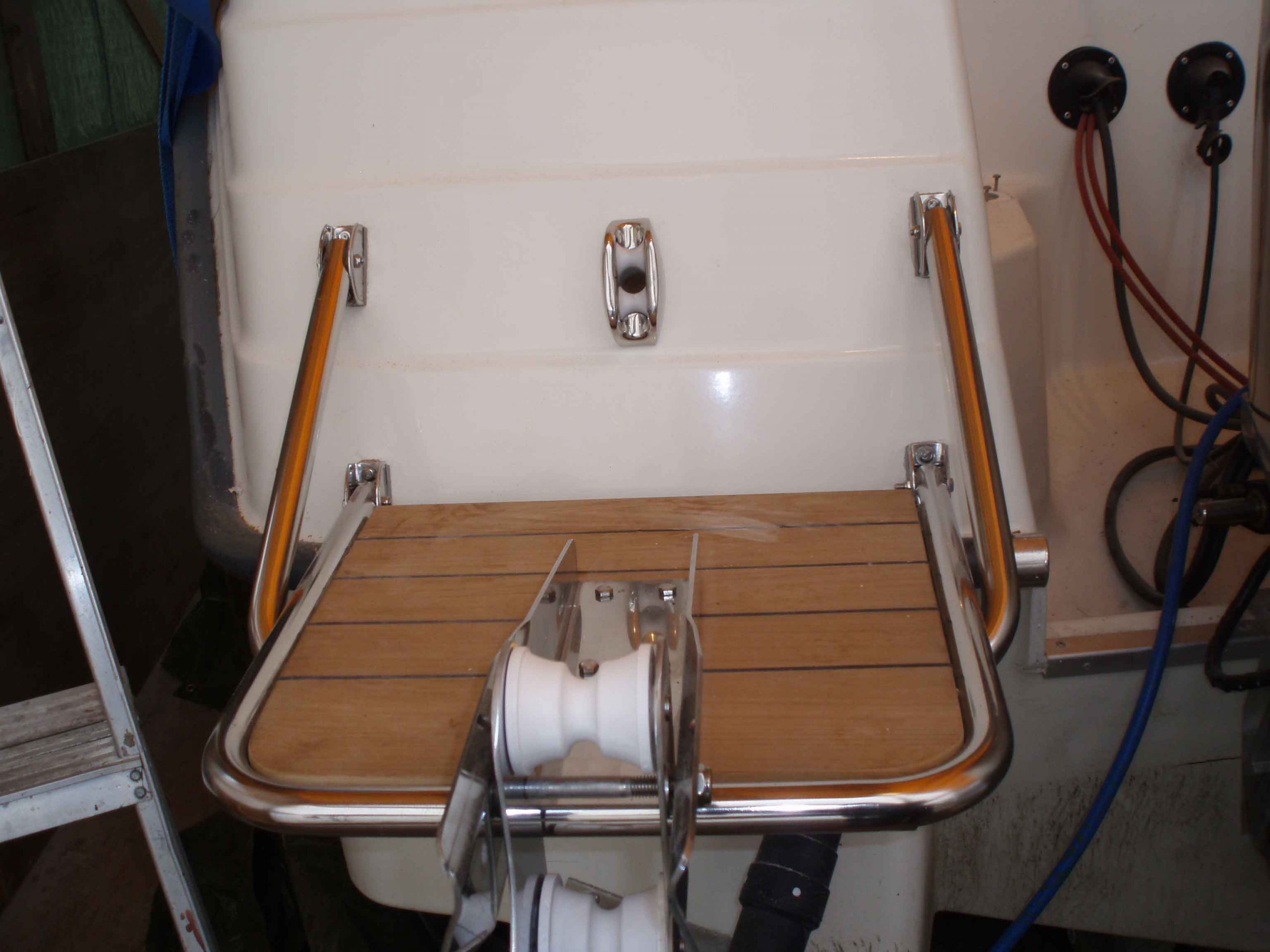

Montera ankarbrygga på badstege. Det är viktigt att den är i linje med hålet i skrovgenomföringen!


Ankarspel-bild-3-lo-res

Ankarspel-Bild-4-lo-res



Ankarspel-Bild-5-lo-res



 Infästning av ankarspel

Skrovgenomföringen för linan tjänar också som fäste för ankarspelet.

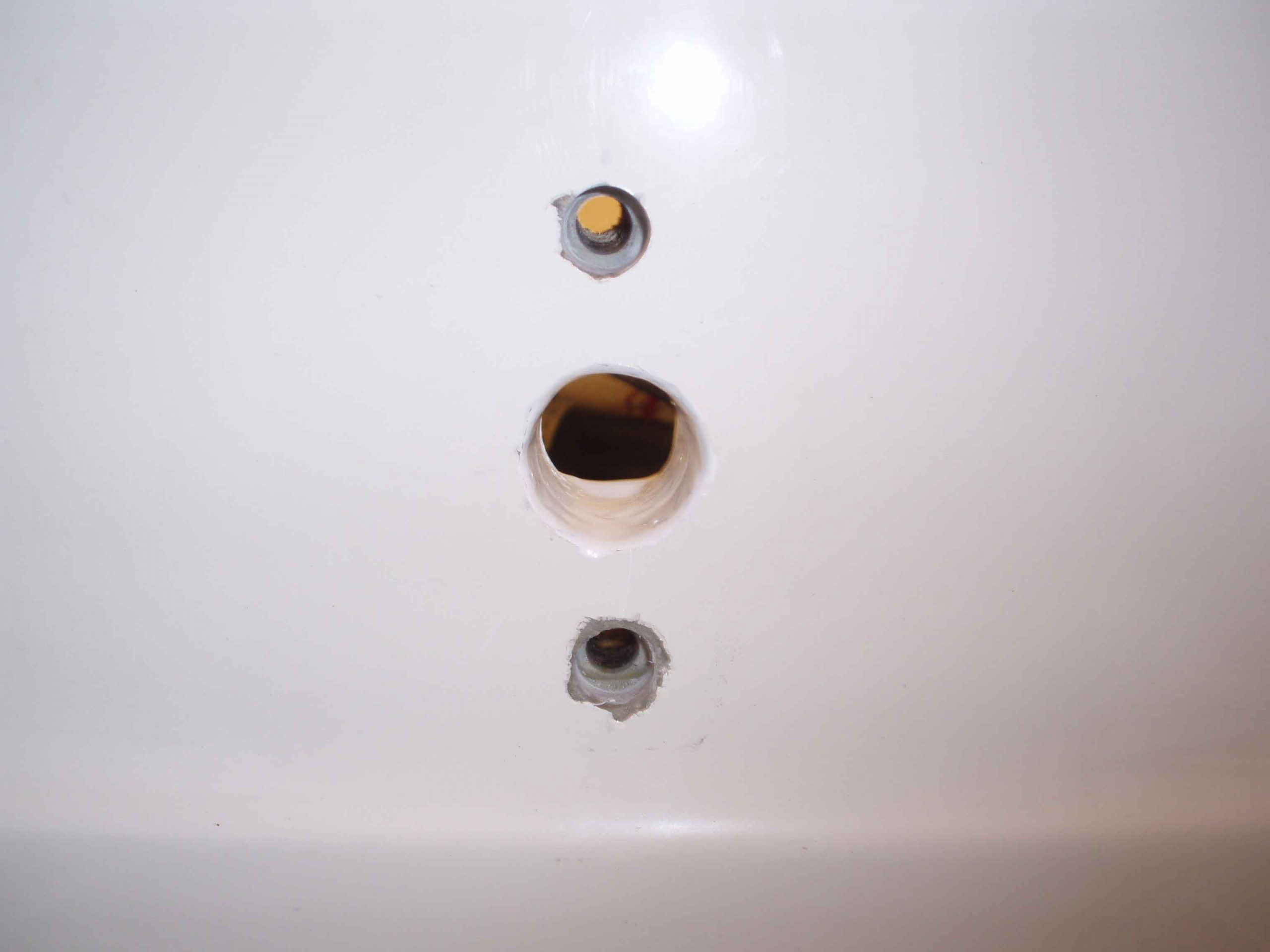

Mät upp positionen för hålen och borra hål för skrovgenomföringen i akterspegeln.

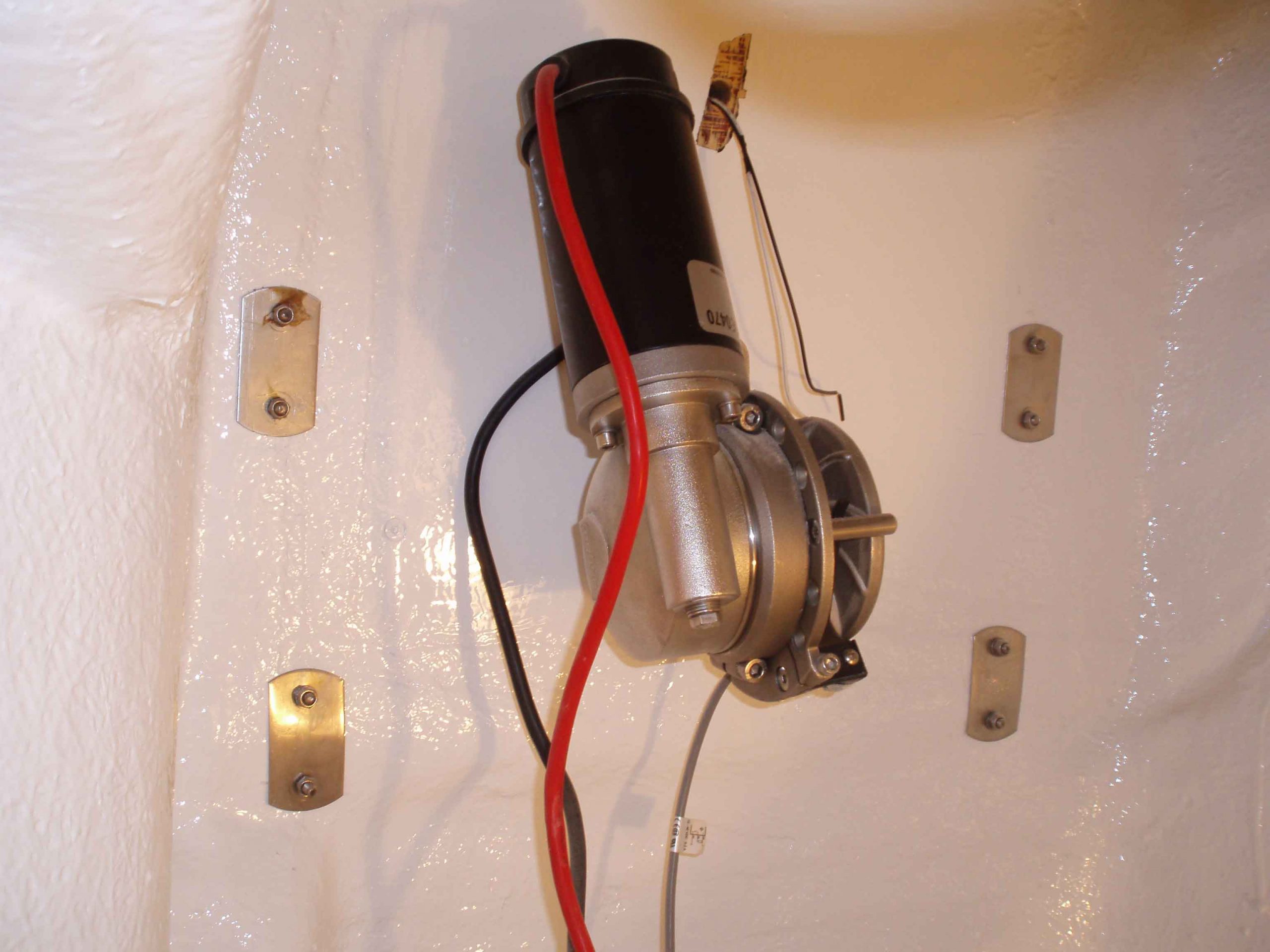

Skruva sedan fast ankarspelet på insida skrov i bulthålen för skrovgenomföring.

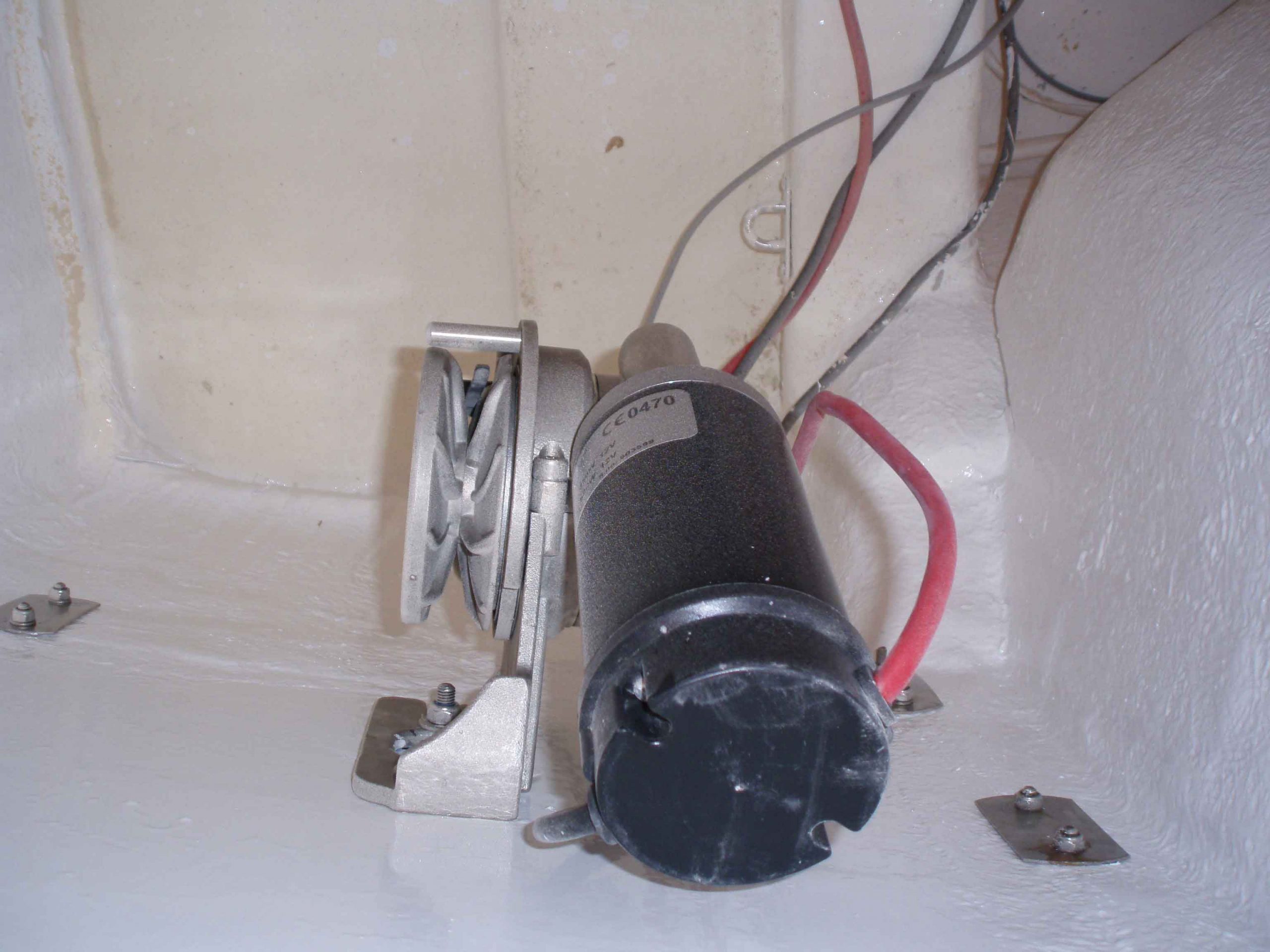

Avsluta med att rikta/vika upp ankarspelet som på bilden så att förvaringslådan får plats.



Ankarspel-Bild-6-lo-res



Ankarspel_inside_LoRes



El
Detta beskrivs i montageanvisningen som följer med när du köper ankarspelet. Jag satte styrenhet mittemot ankarspelet och manöverenheten på instrumentbrädan. Fjärrkontroll finns att köpa, inte dumt för frugan när hon tar upp ankaret!



Tips: Byt ut luckans ”träskruvar” för gångjärn mot bult och mutter när du har förvaringslådan borta.



Klart!
